Innowacyjny polski odbiornik modułowy nagrodzony
Złotym Medalem Międzynarodowych Targów
Poznańskich BUDMA 2016.

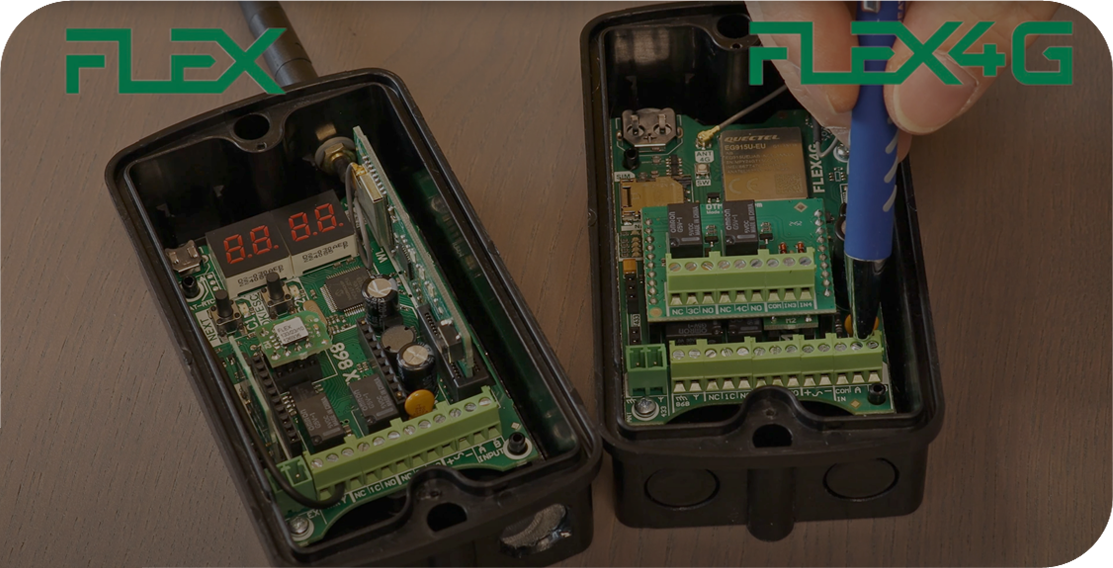

ZOBACZ FILM

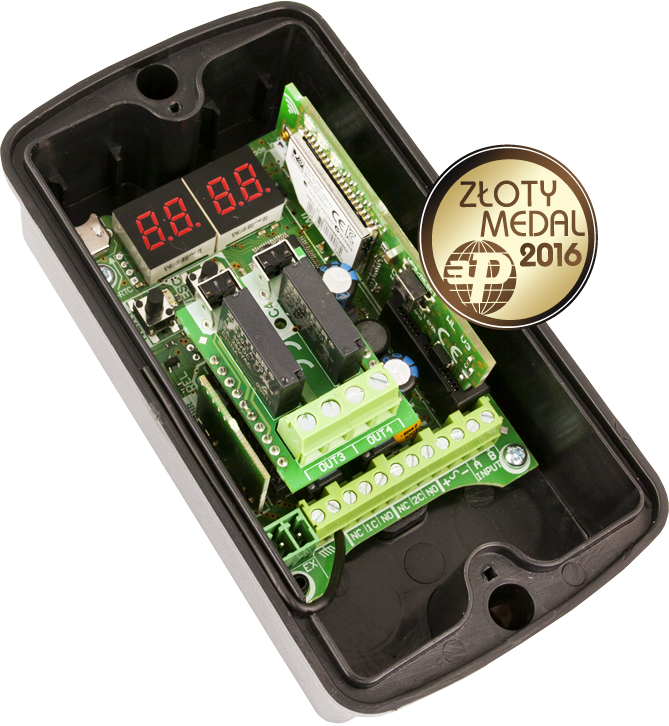

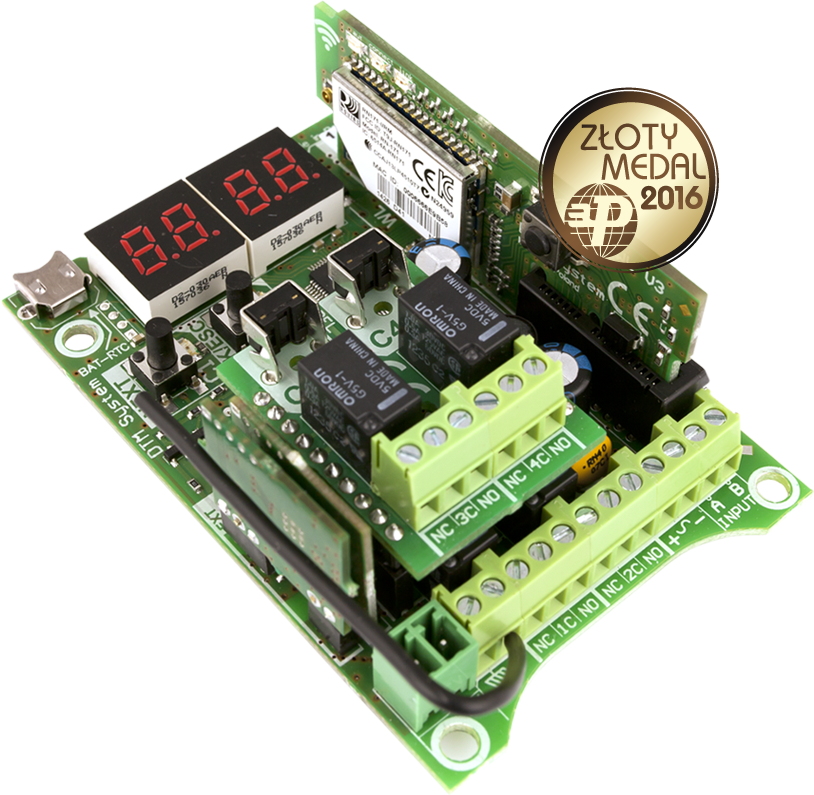

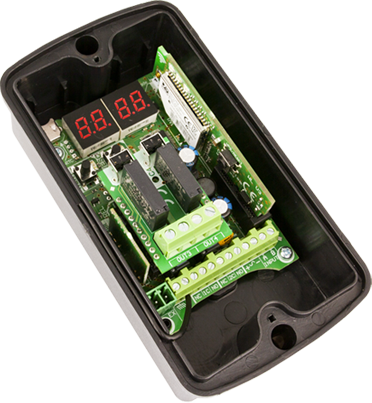

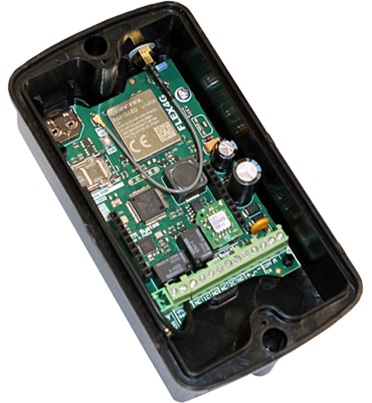

FLEX to unikatowy odbiornik o budowie modułowej, który łączy w sobie prostotę obsługi
z możliwością perfekcyjnego dopasowania się do zmiennych potrzeb użytkownika.
Aplikacja Cloud Flex działająca w wirtualnej chmurze umożliwia zdalne zarządzanie radioodbiornikiem. Sterowanie automatyką jest dostępne za pośrednictwem aplikacji V-PILOT na smartfona.
Możesz być także spokojny o to, czy brama jest zamknięta, a alarm uzbrojony – powiadomi Cię o tym komunikat wyświetlany w Twoim telefonie.
ZOBACZ FILM

Najważniejsze zalety odbiornika FLEX

Szeroki zakres zastosowań.

Już nie musisz szukać wielu odbiorników dla różnych klientów! FLEX doskonale sprawdza się m.in. w automatyce bramowej, domowej, systemach alarmowych oraz instalacjach małych i rozległych.

Łatwe dopisywanie pilotów.

w zależności od indywidualnych potrzeb FLEX umożliwia dopisywanie pilotów lokalnie lub też zdalnie bez potrzeby opuszczania biura.

Modułowa budowa.

FLEX został skonstruowany tak, by użytkownik mógł go w łatwy sposób dostosować do swoich wymagań. Wystarczy wymienić odpowiednie moduły i uzyskać dzięki temu nową konfigurację urządzenia.

Urozmaicone sterowanie.

Odbiornikiem FLEX można sterować klasycznymi pilotami na częstotliwości 868MHz i 433MHz oraz za pośrednictwem urządzeń mobilnych. Wystarczy smartfon z aplikacją V-PILOT, umożliwiający sterowanie praktycznie wszędzie, gdzie jest dostęp do Internetu.

Dostępne moduły

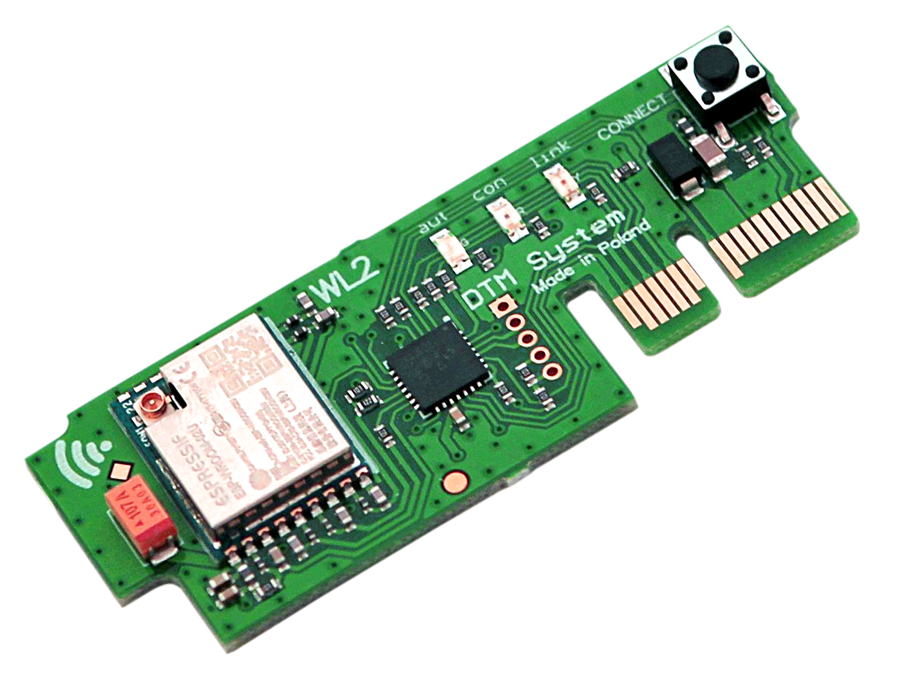

WL2

Karta po połączeniu z siecią WiFi umożliwia zarządzanie radioodbiornikiem np. z własnego biura, a także sterowanie za pośrednictwem urządzenia mobilnego. Nie trzeba jechać do klienta – dzięki aplikacji Cloud Flex działającej w wirtualnej chmurze pełna konfiguracja jest możliwa w dowolnym miejscu z dostępem do Internetu.

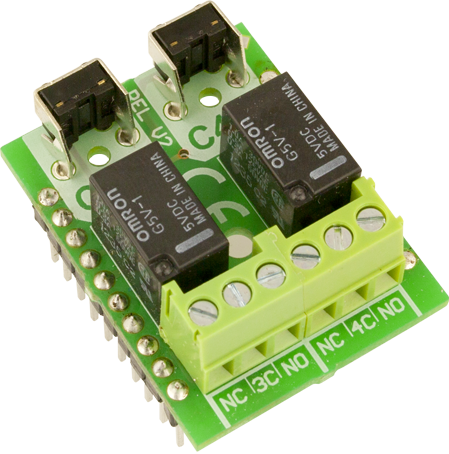

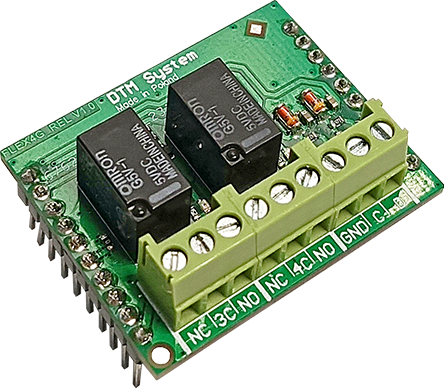

REL-2

Funkcjonalny moduł 2 dodatkowych wyjść przekaźnikowych o maksymalnym obciążeniu 1A/24V AC/DC. Pozwala na rozbudowanie radioodbiornika FLEX o kolejne 2 kanały, dzięki czemu zyskujemy odbiornik 4-kanałowy. Taka rozbudowa pozwala na lepsze dopasowanie do potrzeb istniejącej instalacji.

REL-2-PWR

Funkcjonalny 2-kanałowy moduł mocy wyposażony w 2 wyjścia przekaźnikowe o maksymalnym obciążeniu 5A/230V AC. Pozwala na rozbudowanie radioodbiornika FLEX o kolejne 2 kanały, dzięki czemu zyskujemy odbiornik 4-kanałowy. Największą zaletą modułu jest możliwość bezpośredniego podłączenia urządzeń zasilanych napięciem do 230V.

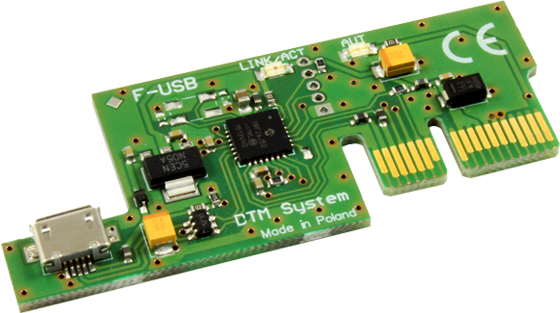

F-USB

Karta do zarządzania odbiornikiem lokalnie, za pośrednictwem portu USB komputera. Znajduje zastosowanie wszędzie tam, gdzie nie ma dostępu do sieci WiFi. Karta umożliwia łatwe zarządzanie odbiornikiem dzięki programowi Local Flex. Ważną zaletą urządzenia jest możliwość tworzenia kopii zapasowych odbiornika.

SHR-F433

Moduł radiowy umożliwiający współpracę odbiornika z pilotami serii DTM433MHz. W przypadku wyposażenia odbiornika w moduł radiowy SHR-F433 użytkownicy zyskują dwusystemowe radio działające równolegle z pilotami serii DTM433MHz i DTM868MHz. SHR-F433 jest dostarczany w komplecie z anteną 433MHz.

M2

Moduł pamięci typu FLASH. Pamięć umieszczona w formie modułu umożliwia szybkie przeniesienie danych do nowego odbiornika, np. w przypadku awarii.

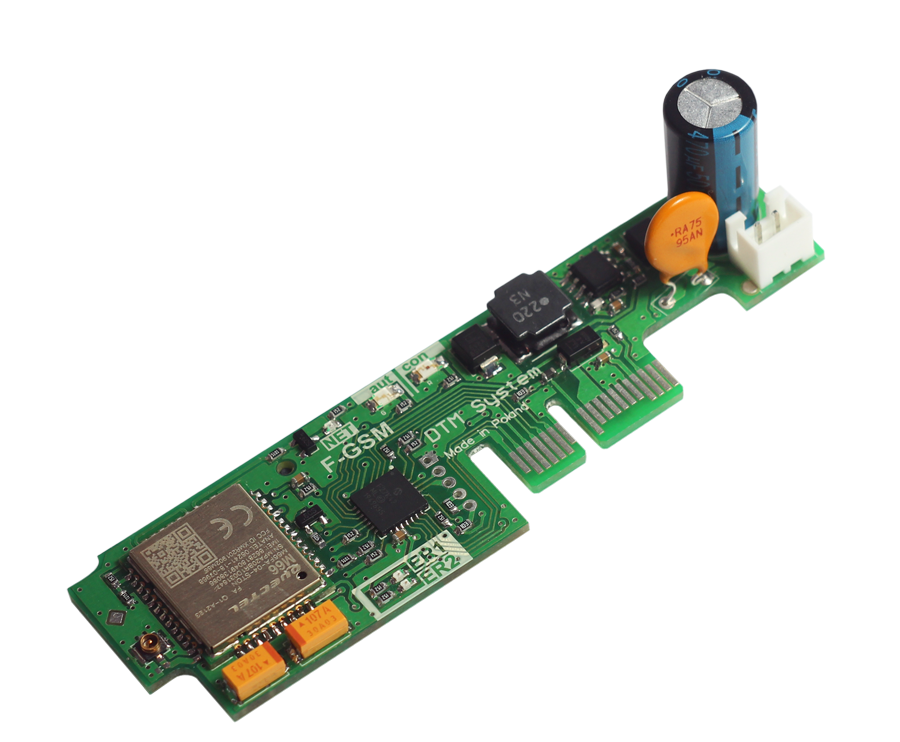

F-GSM

Karta F-GSM, jest alternatywą dla karty WL2, wszędzie tam gdzie nie ma dostępu lub jest słaby sygnał sieci WiFi. Wykorzystując dostęp do sieci operatora karta po dokonaniu dodatkowej opłaty, umożliwia dodatkowo funkcję wdzwonienia się.

Najważniejsze cechy FLEXa

Nowoczesne rozwiązania Cloud - łatwe zarządzanie odbiornikiem przez Internet przy wykorzystaniu przeglądarki internetowej.
Programowanie pilotów
w biurze przy pomocy
programatora Galactic.
Wbudowana pamięć na 9 999 pilotów i 50 000 zdarzeń umożliwia zarządzanie nawet bardzo wymagającą instalacją.
Sterowanie automatyką za pośrednictwem smartfonów - wystarczy zainstalować aplikację V-PILOT.
Wbudowany moduł radiowy dla systemu DTM868MHz w oparciu o autorski system zmiennokodowy IRS zapewniający wysoki poziom zabezpieczenia transmisji oraz opcjonalny moduł systemu DTM433MHz.
Dzięki informacji zwrotnej z odbiornika wiadomo, czy brama jest zamknięta a alarm uzbrojony. Dodatkowo w aplikacji dzięki funkcji harmonogram można czasowo ustawić włączanie i blokowania kanałów.

Jak działa

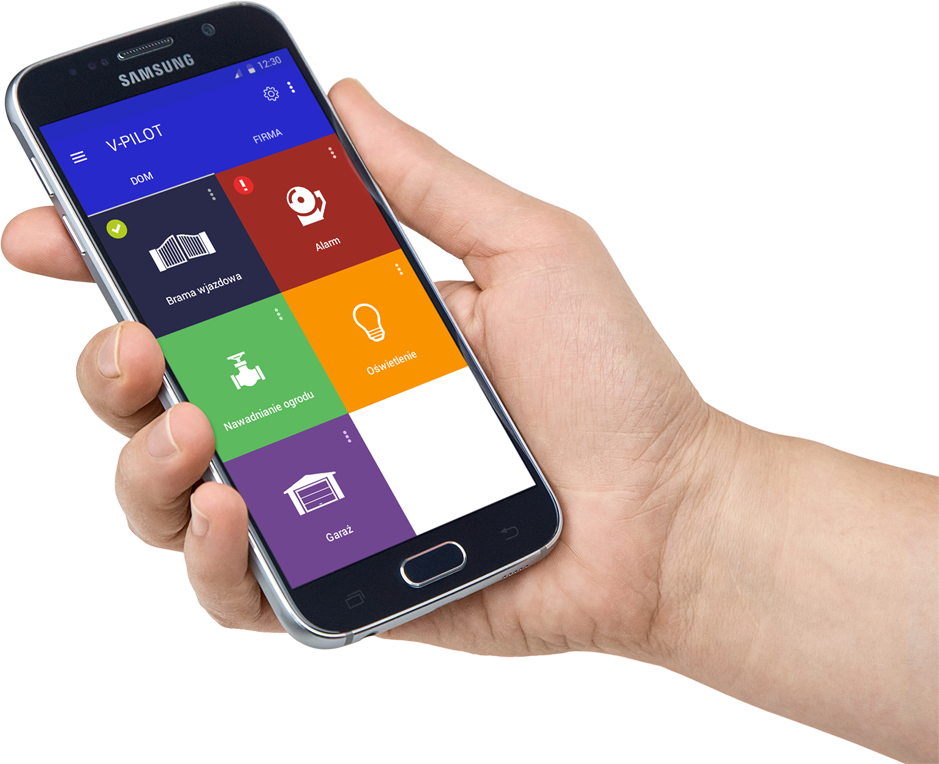

Zdalne sterowanie za pomocą smartfona przy wykorzystaniu aplikacji V-PILOT.
Łatwe zarządzanie poprzez przeglądarkę internetową dzięki aplikacji Cloud Flex.
Obsługa wielu odbiorników FLEX z kartami WL.
Aplikacja Cloud Flex daje możliwość zdalnego zarządzania praktycznie dowolną liczbą odbiorników – wystarczy tylko wyposażyć je w kartę WL, zapewnić połączenie z siecią WiFi oraz użyć zwykłej przeglądarki internetowej. Aplikacja V-PILOT umożliwia z kolei zdalne sterowanie urządzeniami za pomocą smartfona, dzięki któremu otworzymy bramę, załączymy alarm lub też uruchomimy fontannę.
Aplikacja Local Flex umożliwia łatwe zarządzanie odbiornikiem.
Flex z kartą F-USB.
Odbiornikiem FLEX można zarządzać lokalnie – wystarczy wyposażyć go
w kartę F-USB oraz połączyć z komputerem za pomocą kabla USB.

Dostępne akcesoria

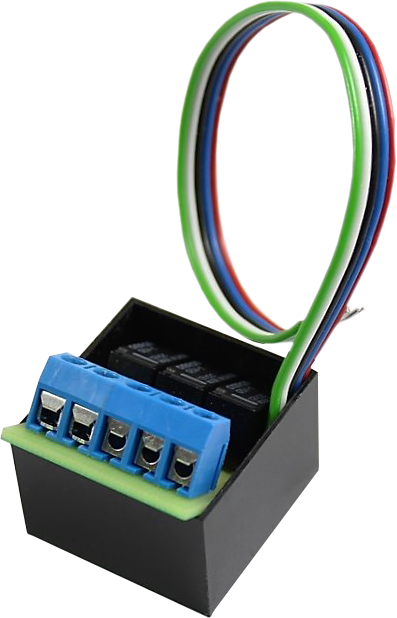

SWK

Separator sygnału sterującego, dedykowany do sygnalizacji położenia bramy przesuwnej. Znajdzie też zastosowanie w systemach alarmowych. W połączeniu z odbiornikiem FLEX umożliwi sprawdzenie, czy brama jest zamknięta, a alarm uzbrojony.
DOWIEDZ SIĘ WIĘCEJ

DKB

Detektor magnetyczny do sygnalizacji położenia bramy skrzydłowej. W połączeniu z odbiornikiem FLEX umożliwi sprawdzenie, czy brama jest zamknięta.
DOWIEDZ SIĘ WIĘCEJ

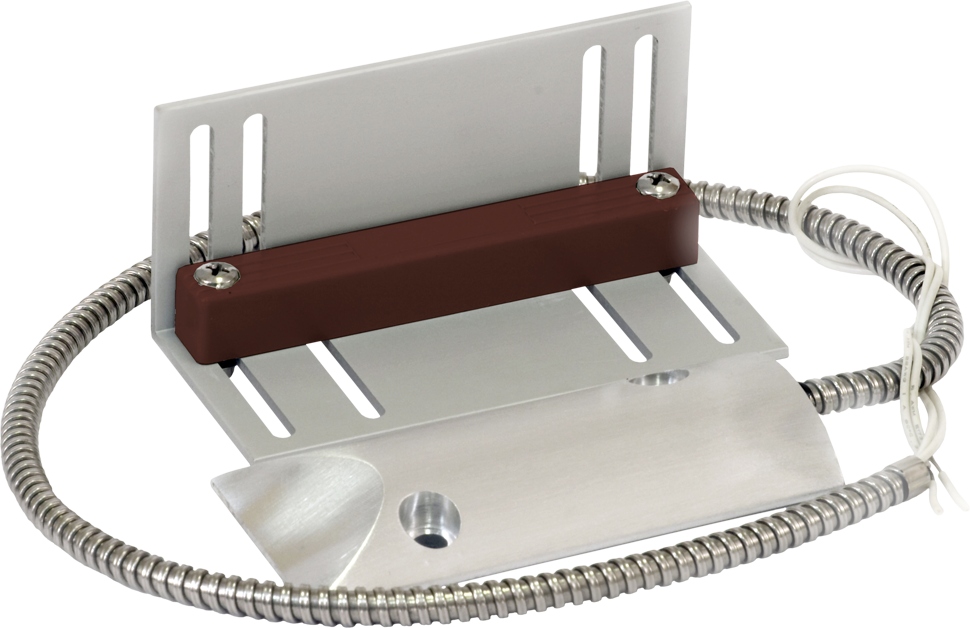

MET44

Magnetyczny czujnik sygnalizacji położenia bramy garażowej. W połączeniu z odbiornikiem FLEX umożliwi sprawdzenie, czy brama jest zamknięta.
DOWIEDZ SIĘ WIĘCEJ

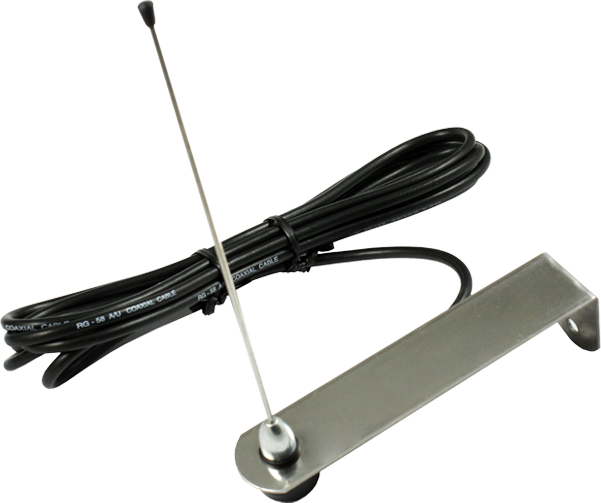

ANT433-ZEW

Antena zwiększająca zasięg działania pilotów pracujących na częstotliwości 433MHz.
DOWIEDZ SIĘ WIĘCEJ

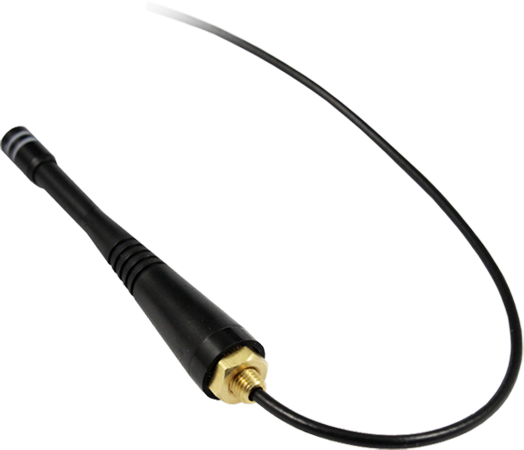

ANT868-OB

Antena przykręcana do obudowy, zwiększająca zasięg pilotów pracujących na częstotliwości 868MHz.
DOWIEDZ SIĘ WIĘCEJ

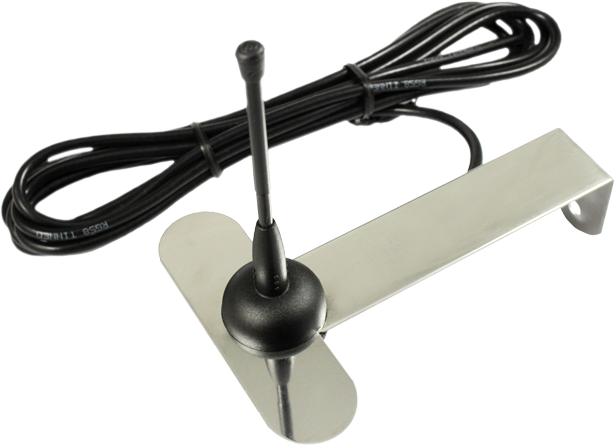

ANT868-ZEW

Antena zewnętrzna zwiększająca zasięg pilotów pracujących na częstotliwości 868MHz.
DOWIEDZ SIĘ WIĘCEJ

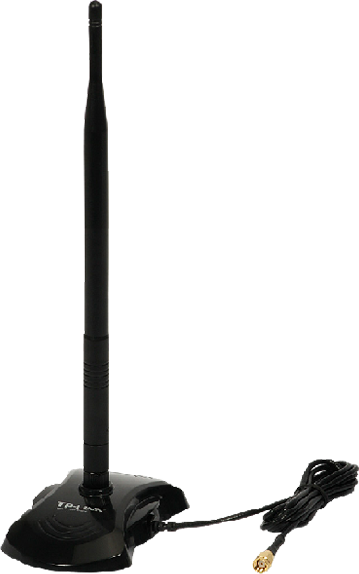

ANT24-MAG

Antena TP-LINK znacząco poprawiająca zasięg routerów Wi-Fi.
DOWIEDZ SIĘ WIĘCEJ

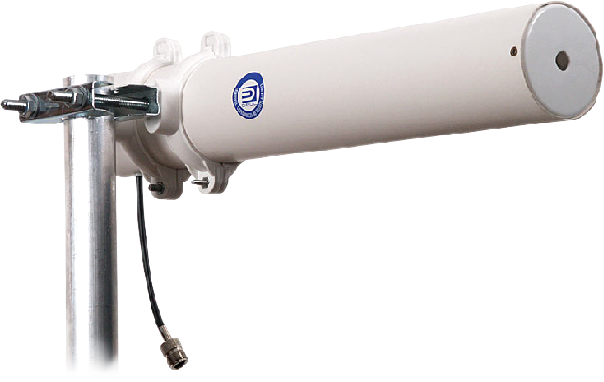

ANT24-ZEW

Antena typu DIPOL do użytku zewnętrznego, przeznaczona do znacznego, kierunkowego poprawienia zasięgu radiowego WiFi karty WL.
DOWIEDZ SIĘ WIĘCEJ

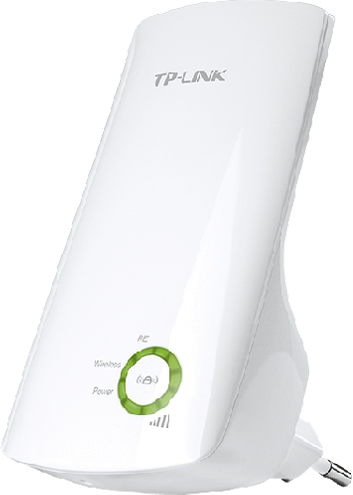

WIFI-EX

Wzmacniacz sygnału TP-LINK przeznaczony do zwiększenia zasięgu istniejącej sieci WiFi w prosty sposób.
DOWIEDZ SIĘ WIĘCEJ

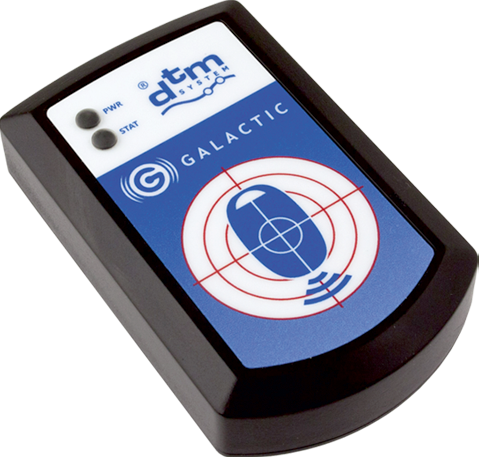

GPROG

Programator GPROG - idealne uzupełnienie odbiornika FLEX. Galactic to nowa funkcjonalność urządzeń DTM System, która znacznie rozszerza potencjał FLEXa. Programator GPROG z oprogramowaniem GSOFT, umożliwia zdalne dopisywanie pilota bez fizycznego dostępu do odbiornika oraz bez konieczności posiadania wcześniej dopisanego pilota. Dopisywanie oparte jest o weryfikację kodu uwierzytelniającego pilota z kodem ustawionym w odbiorniku. Pilot zostanie dopisany wtedy, kiedy obydwa kody będą identyczne.
ZOBACZ JAK DZIAŁA GALACTIC

Jak działa GALACTIC

Zaprogramuj dowolnego pilota z funkcją GALACTIC w dowolnym miejscu np. biurze, a ustawienia skonfiguruj w programie GSOFT.
Wyślij pilota
klientowi.
Klient samodzielnie aktywuje pilota w zasięgu
odbiornika FLEX. Od teraz pilot jest aktywny w systemie.

Podstawowe dane techniczne odbiornika

zasilanie 12…24V AC/DC ±10%
maksymalny pobór prądu 350mA
pojemność pamięci 9.999 pilotów serii DTM868MHz, każdy o indywidualnym numerze w pamięci
pojemność pamięci zdarzeń 50.000 pozycji
modułowa budowa płyta główna, moduł z dwoma dodatkowymi kanałami REL-2, moduł z dwoma kanałami mocy REL-2-PWR, karta Wi-Fi WL, karta F-USB, moduł radiowy 433MHz, moduł pamięci konfiguracji i zdarzeń odbiornika M2
temperatura pracy -20°C /+55°C
sposób montażu w bryzgoszczelnej obudowie plastikowej IP-54 lub w obudowach innych urządzeń (dodatkowe otwory montażowe w standaryzowanym rozstawie)
Gabaryty zewnętrzne obudowy (szer. x dł. x wys.) 72x132x41mm
Gabaryty płytki odbiornika (szer. x dł. x wys.) 58x88x27mm (32mm z wpiętymi akcesoriami)

Elementy wykonawcze

wyjścia przekaźnikowe na płytce bazowej odbiornika (typ / ilość / maksymalne obciążenie) NO lub NC / 2 / 1A (24V AC/DC)
wyjścia przekaźnikowe na płytce modułu dodatkowego REL-2 (typ / ilość / maksymalne obciążenie) NO lub NC / 2 / 1A (24VAC/DC)
wyjścia przekaźnikowe na płytce modułu dodatkowego REL-2-PWR (typ / ilość / maksymalne obciążenie) NO / 2 / 5A (230VAC)
tryby pracy wyjść monostabilny (0,1s do 6553,5s z rozdzielczością 0,1s), bistabilny lub chwilowy

Parametry radiowe

moduł radiowy nowoczesny, cyfrowy, superheterodynowy z inteligentną adaptacją do zewnętrznych warunków radiowych, zapewniający wysoką niezawodność, powtarzalność i optymalną czułość
moduł radiowy na płytce bazowej odbiornika (zabezpieczenie transmisji / rodzaj modulacji / częstotliwość) 104-bit IRS / FSK / 868MHz
dodatkowy moduł radiowy SHR-F433 (zabezpieczenie transmisji / rodzaj modulacji / częstotliwość) 64-bit KeeLoq® / OOK / 433,92MHz
impedancja wejściowa anteny 50Ω
antena antena przewodowa, zaciski do podłączenia anteny zewnętrznej, w opcji antena prętowa na obudowę

Funkcjonalność

zarządzanie odbiornikiem manualnie za pomocą przycisków i wyświetlacza LED; przez połączenie Wi-Fi i przeglądarkę internetową; lokalnie dzięki podłączeniu do komputera przez port USB z użyciem aplikacji LocalFlex
sterowanie odbiornikiem za pomocą pilotów, wejścia sterowania ręcznego lub smartphona
autoryzacja dostępu do menu odbiornika możliwość zabezpieczenia dostępu do odbiornika kodem PIN
zegar czasu rzeczywistego z podtrzymaniem bateryjnym
szybkie dopisanie pilota przy użyciu tylko przycisku programowanego kanału odbiornika C1...C4
wpisanie pilota bez dostępu do przycisków odbiornika funkcja Galactic, funkcja zdalnego dopisywania pilota w zasięgu radiowym odbiornika lub zdalnie za pomocą aplikacji CloudFlex i LocalFlex
administracja pilotami zarządzanie pilotem nawet bez jego fizycznej obecności
zabezpieczenie przed przypadkowym uruchomieniem pilota / nadajnika funkcja podwójnego wciśnięcia przycisku pilota
pamięć odbiornika moduł pamięci M2 mocowany w podstawce z możliwością przełożenia do innego odbiornika
WIĘCEJ

Nagrody

Kapituła konkursu Międzynarodowych Targów Poznańskich BUDMA 2016, uhonorowała produkt FLEX Złotym Medalem w kategorii innowacyjność.

Do pobrania

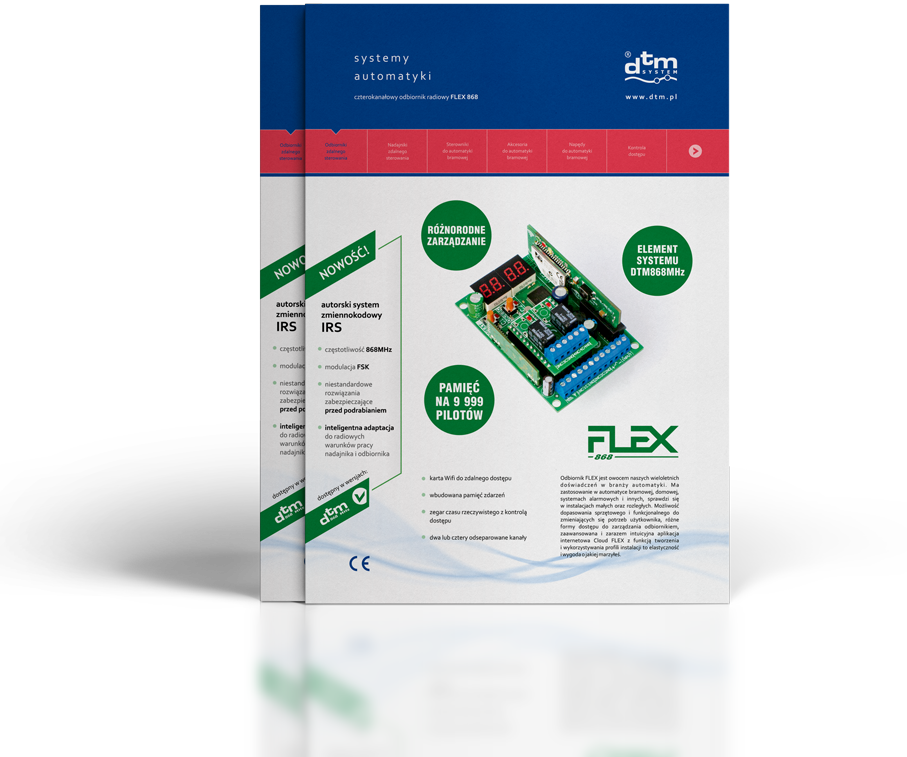

Chcesz dowiedzieć się więcej
na temat zalet odbiornika FLEX?

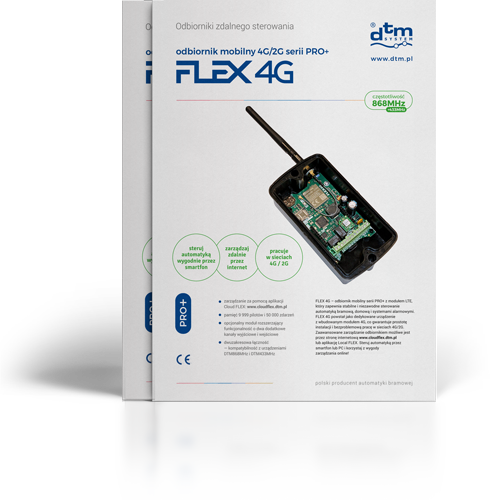

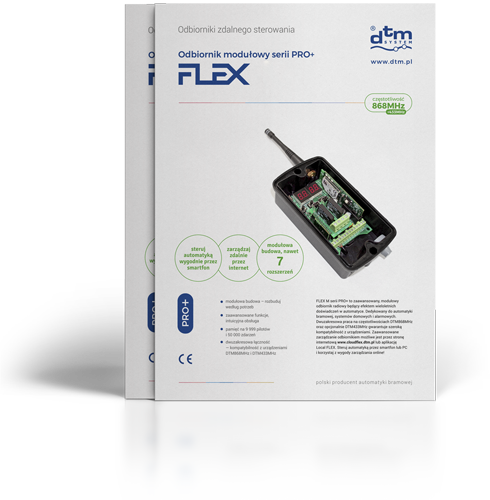

Zobacz jego kartę katalogową!
ZOBACZ
Deklaracja CE Instrukcja obsługi Oprogramowanie kompatybilność UBIQUITY
